国产054A改进型护卫舰发射国产红旗-16C舰空导弹画面首次公开，让我们有机会看到这种改进型的中型舰空导弹的英姿。红旗-16C是红旗-16系列的重大改进型，射程达到了70公里，配备给054A改进型护卫舰之后，让后者已经具备了中程区域防空能力，可以让舰队不单纯依赖盾舰的防空伞。

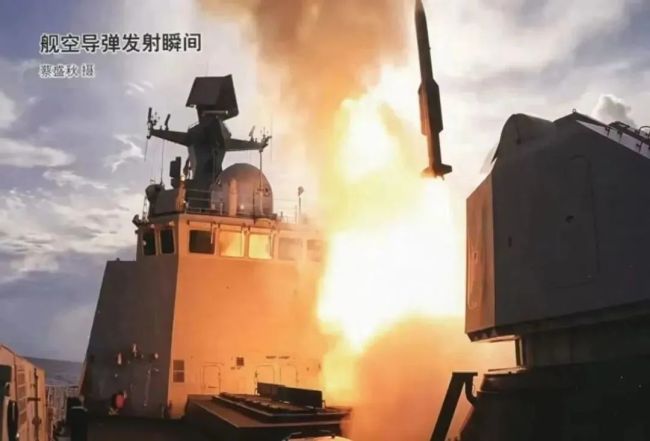

054A改进型护卫舰发射红旗-16C



红旗-16C还不是红旗-16家族中最先进型号，最先进的红旗-16FE已经现身珠海航展，它的最大射程达到160公里，预计将会配备054B型护卫舰，让它成为袖珍版的神盾舰。

054A型护卫舰升级之后，理论上也能使用更先进的红旗-16导弹，对解放军海军来说，相对简单的升级，却能让40艘054A具备更强的防空能力，这是相当划算的买卖。

红旗-16是中国航天科技上海航天八院抓总研制国产中程防空导弹，可以陆海通用。在系列化发展中，红旗-16的导弹经过了4个阶段，射程3次翻倍。基本型红旗-16就是舰空导弹，配备054A型护卫舰。它从国产JAK-16舰载垂直发射系统发射，JAK-16也是我们第一种舰载通用垂直发射系统，系统既可以发射红旗-16舰空导弹，也能发射鱼-8反潜导弹。

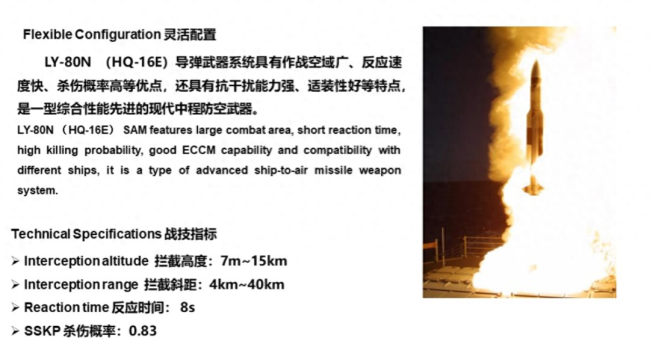

国产红旗16舰空导弹的出口型LY-80N，整体性能相当于红旗-16A海军型



红旗-16采用边条翼，具备速度快、升力大、机动性能好等优点。红旗-16在设计定型试验之中曾经拦截过超低空掠海目标、低空超音速目标，显示了极强的拦截能力。红旗-16制导系统为复合制导系统，包括无线指令+中继惯导+末段半主动雷达制导系统，抗干扰能力强。基本型导弹最大射程为25公里，最大拦截高度为15公里，可以拦截海面10米以下的目标。





054A型护卫舰发射红旗16同时攻击4个来袭目标



1艘054A型护卫舰配备32单元的JAK-16垂直发射系统，如果不考虑反潜需求，最多可以搭载32枚红旗-16舰空导弹。舰上安装有4座火控照射雷达，最多可以同时制导8枚导弹拦截4个来袭目标，具备较好的抗饱和攻击能力。

红旗-16研制成功之后，根据陆军防空作战要求，我们又研制了红旗-16A防空导弹。红旗16A防空导弹营配置比较灵活，它由1个指挥控制中心、1辆搜索雷达车及1-4个火力单元组成，每个火力单元由1个跟踪制导相控阵雷达车和1-4辆导弹发射车组成，每辆发射车配备6枚导弹。红旗-16A的射程达到了40公里，相比25公里几乎翻倍。





正在进行装填的红旗-16A



40公里的射程够用吗？显然是不够的，这个距离只能打击海平面以上的目标，40公里对超音速战机或者导弹来说，飞行时间不到2分钟甚至更短，留给防空系统的拦截窗口很小，因此红旗-16的射程还是需要进一步拓展。

红旗-16及红旗-16A服役之后，根据部队使用反馈，我们又对它进行了改进和提高。其中最主要的改进就是提高射程，现代空袭兵器远程化、防区外打击已经成为主流，如果防空导弹射程不随之提高，就会陷入被动。随后诞生的就是红旗-16B和红旗-16C导弹，前者装备陆军，后者装备海军，两者主体性能相同，只有细微差异。

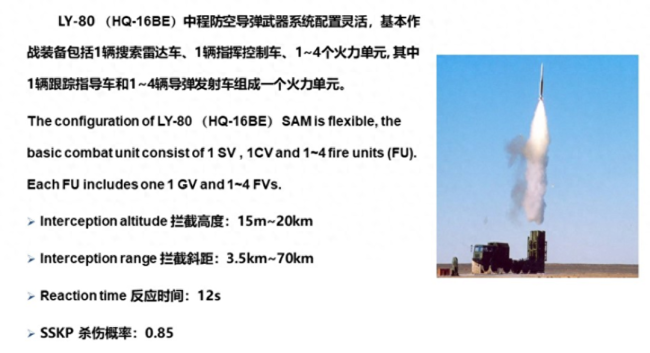

红旗-16B/C的导弹射程已经提高到70公里以上



红旗-16提高射程最大难关就是既要增加射程，又要保持体积和重量不变，以便兼容现有的垂直发射系统。这样就要求采用性能更好的固体火箭发动机。射程更远对于制导系统也提出更高要求，因为射程更远，对于照射雷达功率要求更高。尤其是海军型，对舰上能源供应压力也越大，这样又需要更加先进的制导系统。

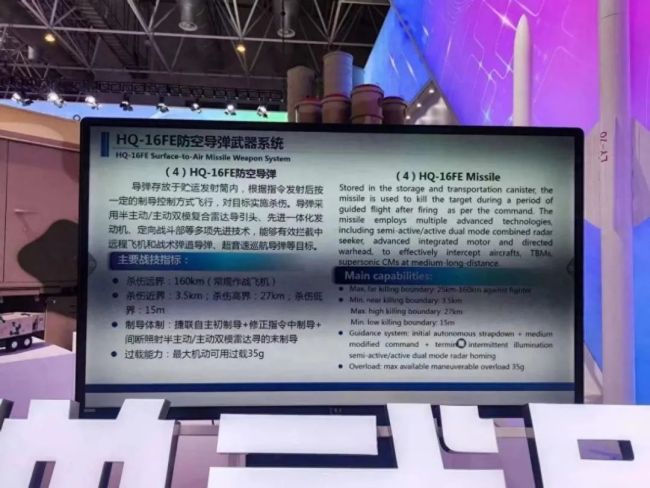

红旗-16FE射程达到了160公里



经过国内技术人员不懈努力，我们终于攻破这些难关，研制成功新一代固体火箭发动机，在体积和发射重量大致不变的前提下，成功将导弹射程提高到70公里，这个指标已经与美国海军标准-2MR中程舰空导弹相当。

由于导弹射程增加，对于导弹速度提出了更高的要求，因此红旗-16B/C缩小了边条翼的尺寸。边条翼可以给导弹带来升力，但是也会产生阻力，当导弹速度增大的时候，弹体产生的升力增加，这样就可以减少弹翼尺寸来降低阻力，实现导弹速度、机动和航程等性能的平衡。

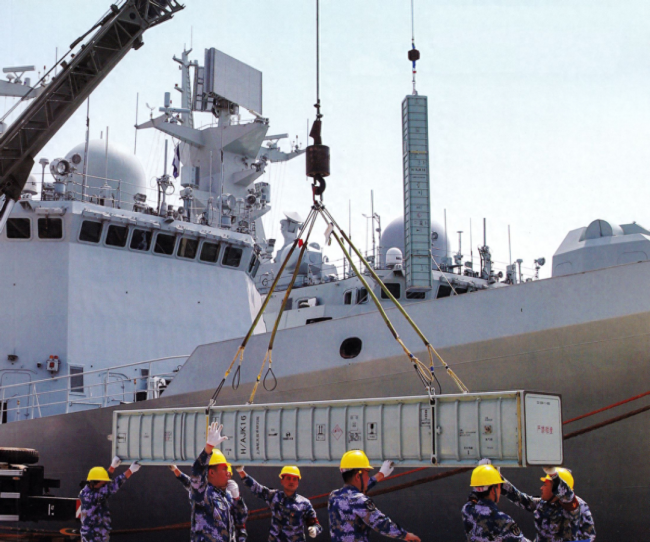

054A装填红旗-16导弹



制导系统方面，红旗-16B/C导弹采用了捷联惯导+中段指令修正+末端主/半主动雷达制导系统。

也就是说，红旗-16B/C导弹的末端攻击具备两种模式，一种是主动雷达模式，用于攻击远距离目标，对付饱和攻击。一种是半主动模式，用于攻击中近距离目标。毕竟照射雷达的功率要远大于导弹末制导雷达，它们的抗干扰能力更强，更适合打击中近距离目标。

为了配合红旗-16C舰空导弹，054A型护卫舰最后一个批次对照射雷达系统也进行了升级，用有源相控阵照射雷达替代原来的机械扫描照射雷达。有源相控阵照射雷达功率更大，精度更高，抗干扰能力更强，可以更好的对付饱和攻击，能够更好发挥红旗-16C舰空导弹的射程性能。

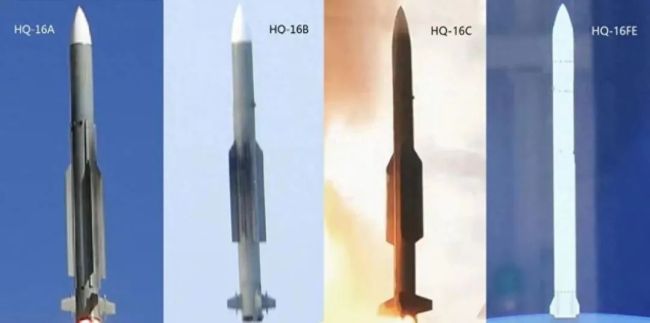

红旗-16A到红旗-16FE的变化，弹翼越来越短，边条翼更是完全消失



红旗-16家族最新型号是红旗-16F，与其他型号红旗16相比可以说脱胎换骨，基本可以算作一种新型号导弹，但是继续兼容红旗-16防空系统，类似于爱国者PAC-2和PAC-3之间的关系。红旗-16F采用了光杆弹体，只保留了小面积的尾舵。

前面说过，导弹速度越快，弹体升力贡献越大，当速度达到一定的指标的时候，就可以取消弹翼，形成无弹翼布局，这也是现代远程防空导弹普遍采用的一个布局。比如红旗-9的拦截弹就只有小面积的尾翼，在高速飞行中，弹体提供了大部分升力。

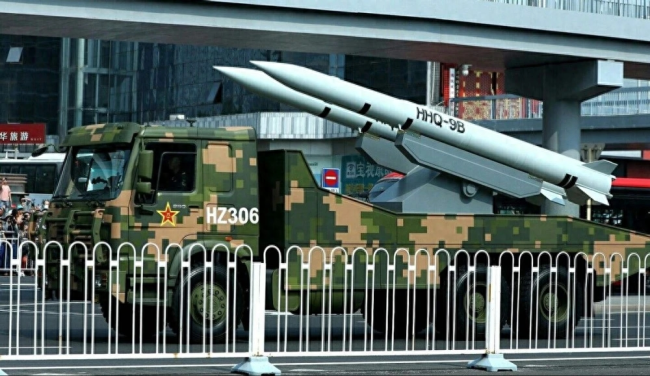

红旗-9系列防空导弹就是光杆布局



红旗-16F还引入了侧推控制，在弹体周围布置侧推火箭，抵达预定位置的时候，侧推火箭点火，让导弹“横”着拦截目标，从而提高了导弹拦截高速目标能力，例如战术弹道导弹等。红旗-16F出口型红旗16FE最大射程达到160公里，光是这个指标已经超过了美国海军标准-2ER增程型舰空导弹、俄罗斯RIF-M舰空导弹、欧洲紫苑-30舰空导弹，这三种舰空导弹射程分别为120、150和120公里。因此054B型护卫舰服役之后，其防空能力超越国外许多防空舰艇，成为海军远洋作战又一个得力舰艇。
